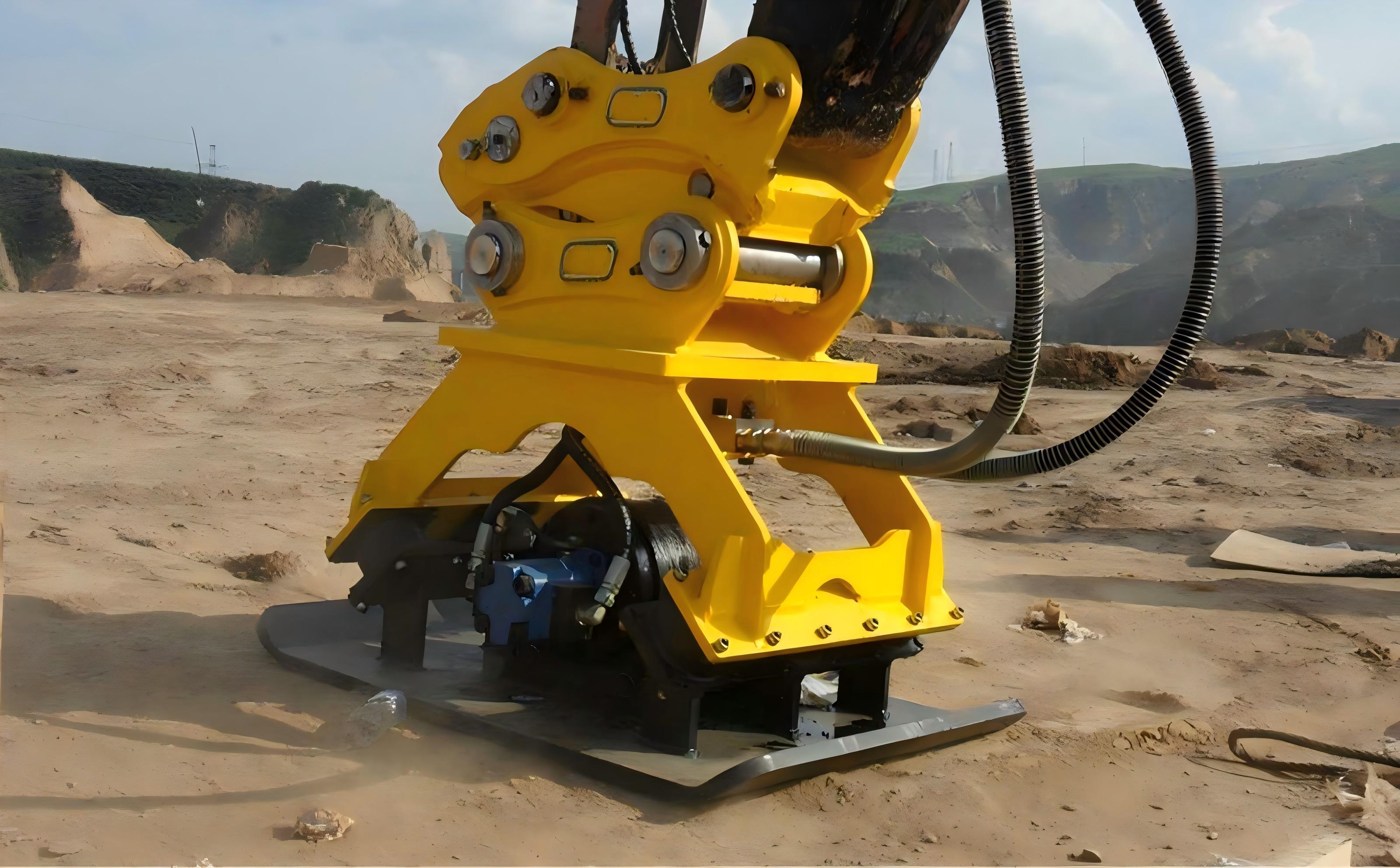

1 、 परिभाषा और फायदेहाइड्रोलिक फ्लैट कॉम्पेक्टर

फ्लैट कॉम्पेक्टर एक इंजीनियरिंग उपकरण है जिसका उपयोग कॉम्पैक्ट सामग्री जैसे कि रेत, बजरी, डामर, आदि के लिए किया जाता है, जिसमें कणों के बीच कम आसंजन और घर्षण होता है। इसे तीन श्रेणियों में विभाजित किया गया है: आंतरिक दहन, इलेक्ट्रिक और हाइड्रोलिक ड्राइव।

1। निर्माण प्रभाव अच्छा है। हाइड्रोलिक कॉम्पैक्टर का प्रभाव बल कई सौ टन या हजारों टन तक पहुंच सकता है, और संघनन गहराई 10 मीटर तक पहुंच सकती है। जब रोडबेड सुदृढीकरण और संघनन के लिए उपयोग किया जाता है, तो यह संघनन मानकों को पूरा करने के लिए पहले से 10 सेमी से अधिक का निपटान करने के लिए रोडबेड का कारण बन सकता है।

2। उच्च निर्माण दक्षता। पारंपरिक संघनन विधियों की तुलना में, हाइड्रोलिक संघनन मशीनें स्वचालित संचालन प्राप्त कर सकती हैं और कार्य दक्षता में सुधार कर सकती हैं। इसके अलावा, हाइड्रोलिक कॉम्पैक्टर्स में बड़े आयाम और उच्च संघनन आवृत्ति की विशेषताएं होती हैं, जो काम के कार्यों को जल्दी से पूरा कर सकती हैं और कार्य दक्षता में सुधार कर सकती हैं।

3। मजबूत अनुकूलनशीलता। हाइड्रोलिक कॉम्पैक्टर में तीन काम करने के मोड हैं: मजबूत, मध्यम और कमजोर। यह न केवल प्रभाव बल के परिमाण को समायोजित कर सकता है, बल्कि संघनन आवृत्ति को भी बदल सकता है। इसी समय, हाई-स्पीड हाइड्रोलिक कॉम्पैक्टर किसी भी समय "उच्च कंपन आयाम और कम आवृत्ति" और "उच्च आवृत्ति और कम आयाम" के दो काम करने वाले मोड के बीच स्विच कर सकता है, जो निर्माण आवश्यकताओं की एक विस्तृत श्रृंखला को पूरा कर सकता है।

4। अधिक किफायती और लागू। हाइड्रोलिक कॉम्पैक्टर्स में न केवल उच्च स्तर का स्वचालन होता है, बल्कि बड़ी मात्रा में जनशक्ति और भौतिक संसाधनों की भी आवश्यकता नहीं होती है, जो पारंपरिक कॉम्पैक्टरों और जनशक्ति के पुन: उपयोग को कम कर सकता है, जिससे श्रमिकों और इंजीनियरिंग उत्पादन लागत की श्रम तीव्रता कम हो जाती है।

5। निर्माण सुरक्षा अधिक है। ऊर्ध्वाधर हाइड्रोलिक कॉम्पैक्टर का हथौड़ा पैर हमेशा सीधे ग्राउंडेड होता है, जिसमें टुकड़ी, धूल और छींटे को रोकने की विशेषताएं होती हैं, और निर्माण स्थल के श्रमिकों और आसन्न मशीनरी और उपकरणों के बीच सुरक्षा सुनिश्चित कर सकती हैं।

6। मजबूत स्थिरता और स्थायित्व। मैकेनिकल कॉम्पैक्टर्स की तुलना में, हाइड्रोलिक कॉम्पैक्टर्स में मजबूत स्थायित्व और लंबी सेवा जीवन के फायदे हैं।

हाइड्रोलिक कॉम्पैक्टर की हाइड्रोलिक प्रणाली प्रभावी रूप से यांत्रिक पहनने और मशीन के सेवा जीवन को लम्बा खींच सकती है। हाइड्रोलिक कॉम्पैक्टर्स रोडबेड्स के स्तरित संघनन के अंतर्निहित और कृत्रिम दोषों को समाप्त कर सकते हैं, साथ ही साथ संभावित पोस्ट निर्माण निपटान जो फाउंडेशन के उपयोग के दौरान हो सकता है। यह ब्रिज हेड जंपिंग की सामान्य समस्याओं को हल कर सकता है, पुराने और नए रोडबेड्स के जंक्शन पर असमान निपटान, और चीन में रोडबेड फिलिंग और खुदाई के बीच की सीमा।

2 、 सामग्री अपग्रेड: उच्च पहनने के प्रतिरोधी मिश्र धातु और समग्र सदमे शोषक प्रणाली

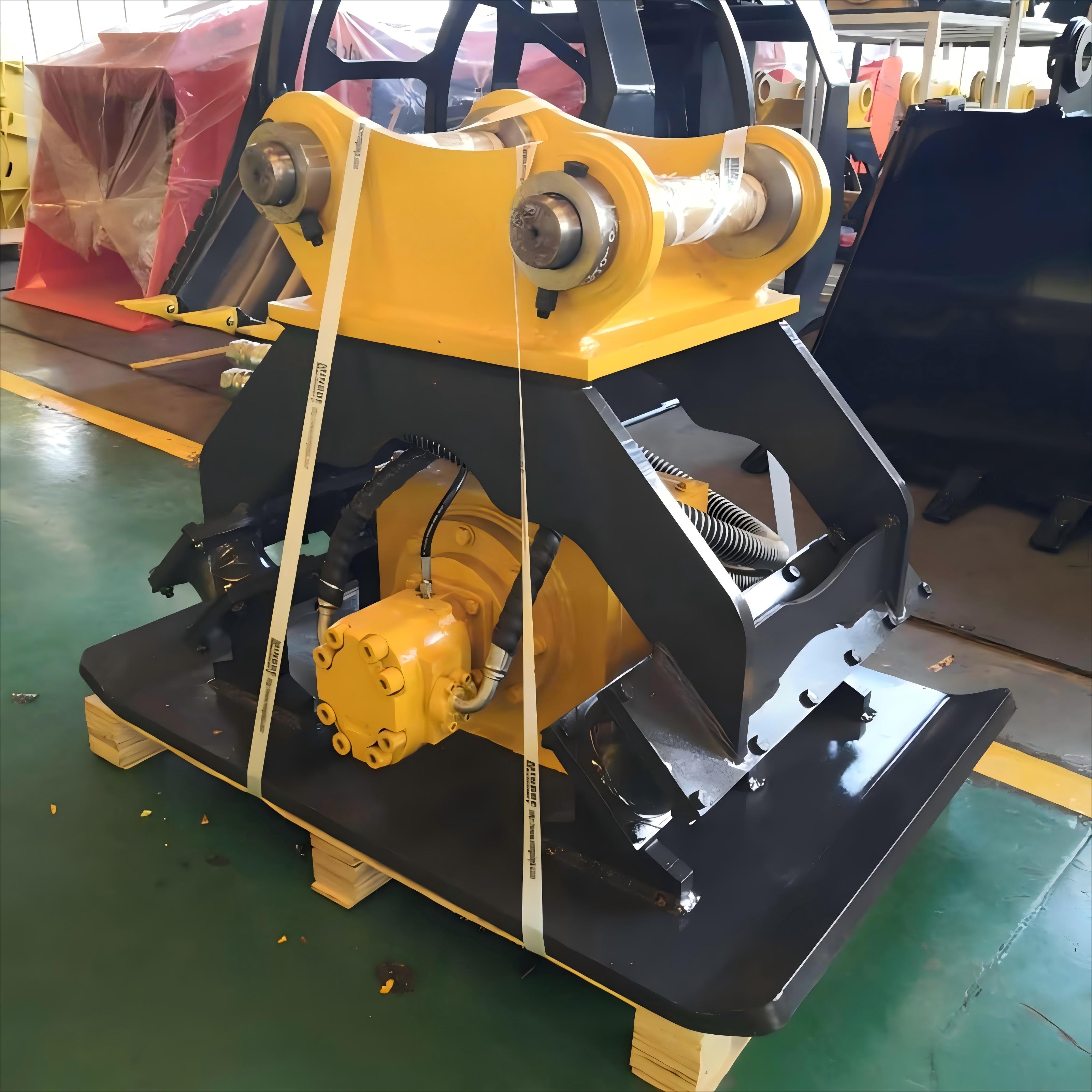

Rammed प्लेट सब्सट्रेट: NM400 उच्च-शक्ति वाले पहनने के प्रतिरोधी स्टील से बना, सतह टंगस्टन कार्बाइड कोटिंग (कठोरता) 58HRC) के साथ लेजर लेपित है, जो पारंपरिक Q345 स्टील की तुलना में तीन बार पहनने के प्रतिरोध में सुधार करती है। जब ऑपरेशन के लिए 6-टन उत्खनन के साथ मिलान किया जाता है, तो डामर संघनन जीवन 2000 घंटे से अधिक होता है, जो पारंपरिक मॉडल की तुलना में 40% लंबा होता है।

शॉक एब्जॉर्शन मॉड्यूल: मल्टी-लेयर रबर स्प्रिंग कम्पोजिट स्ट्रक्चर, बिल्ट-इन पॉलीयुरेथेन बफर पैड, वाइब्रेशन ट्रांसमिशन रेट को कम करके 15%से नीचे कर दिया। 7.5 टन उत्खननकर्ता पर लोड होने के बाद, कैब का कंपन आयाम ≤ 2.5m/s the है, और परिचालन थकान 50%तक कम हो जाती है।

हाइड्रोलिक सिलेंडर: पिस्टन रॉड की सतह को हार्ड क्रोमियम और सिरेमिक कोटिंग के साथ लेपित किया जाता है, और नमक स्प्रे परीक्षण 1200 घंटे का सामना कर सकता है। तटीय क्षेत्रों में क्रॉलर उत्खननकर्ताओं के लिए उपयुक्त, एक संक्षारण विफलता दर के साथ 80%कम हो गया।

3 、 अनुकूली प्रवाह और टन भार के सटीक मिलान में तकनीकी सफलता

बुद्धिमान हाइड्रोलिक तंत्र

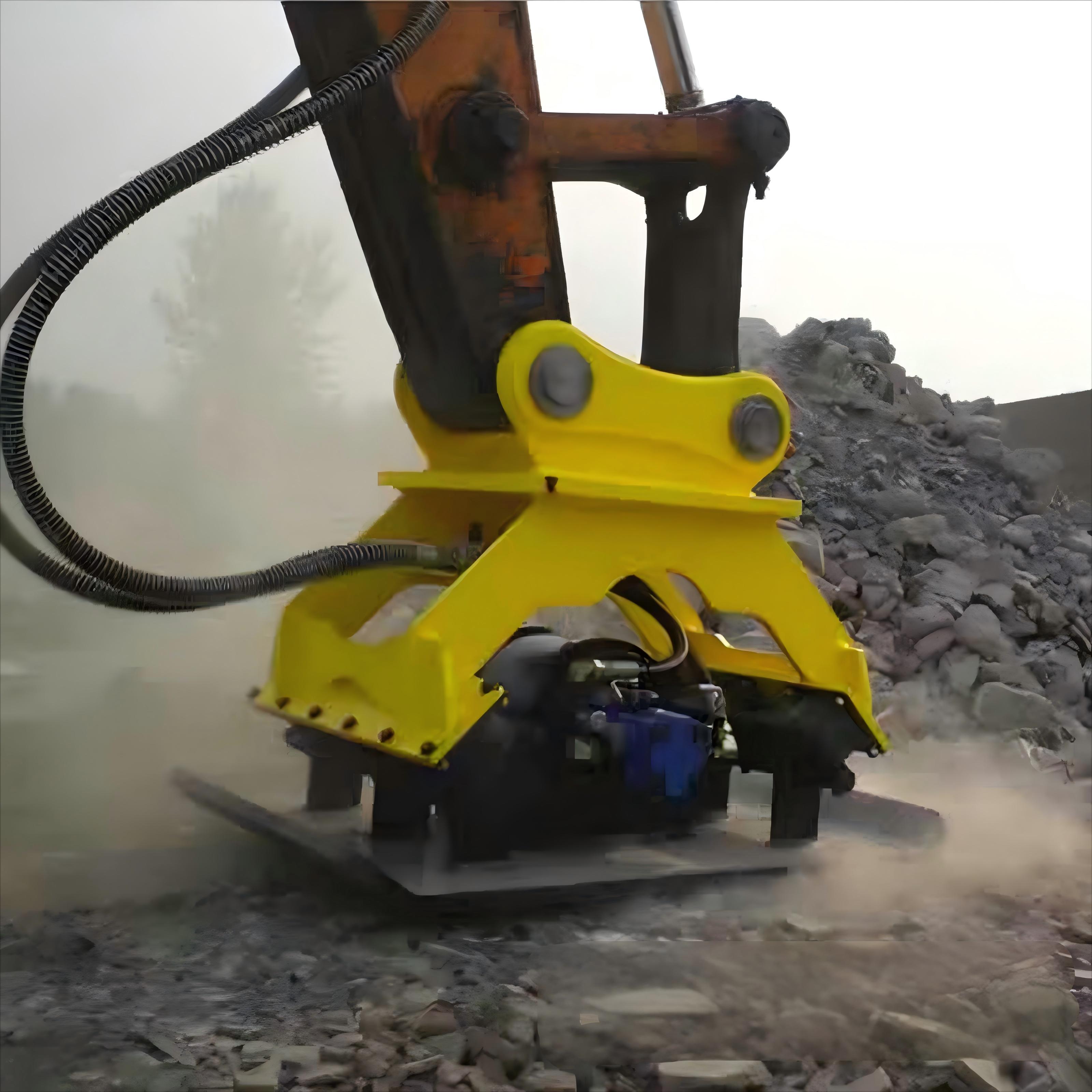

दोहरी मोड दबाव नियंत्रण: इलेक्ट्रॉनिक आनुपातिक वाल्व स्वचालित रूप से पैकिंग घनत्व के आधार पर उच्च आवृत्ति/मजबूत कंपन मोड के बीच स्विच करता है। 6-टन उत्खनन के साथ रेत को कॉम्पैक्ट करते समय, हाई-फ़्रीक्वेंसी मोड (12Hz) और ईंधन की खपत/5L/H का उपयोग करें; जब 7.5 टन खुदाई करने वाला बजरी को संसाधित करता है, तो यह एक मजबूत कंपन मोड (8 मिमी के आयाम के साथ) को ट्रिगर करता है, जिसके परिणामस्वरूप दक्षता में 30% की वृद्धि होती है।

टन भार अनुकूलन प्रौद्योगिकी:

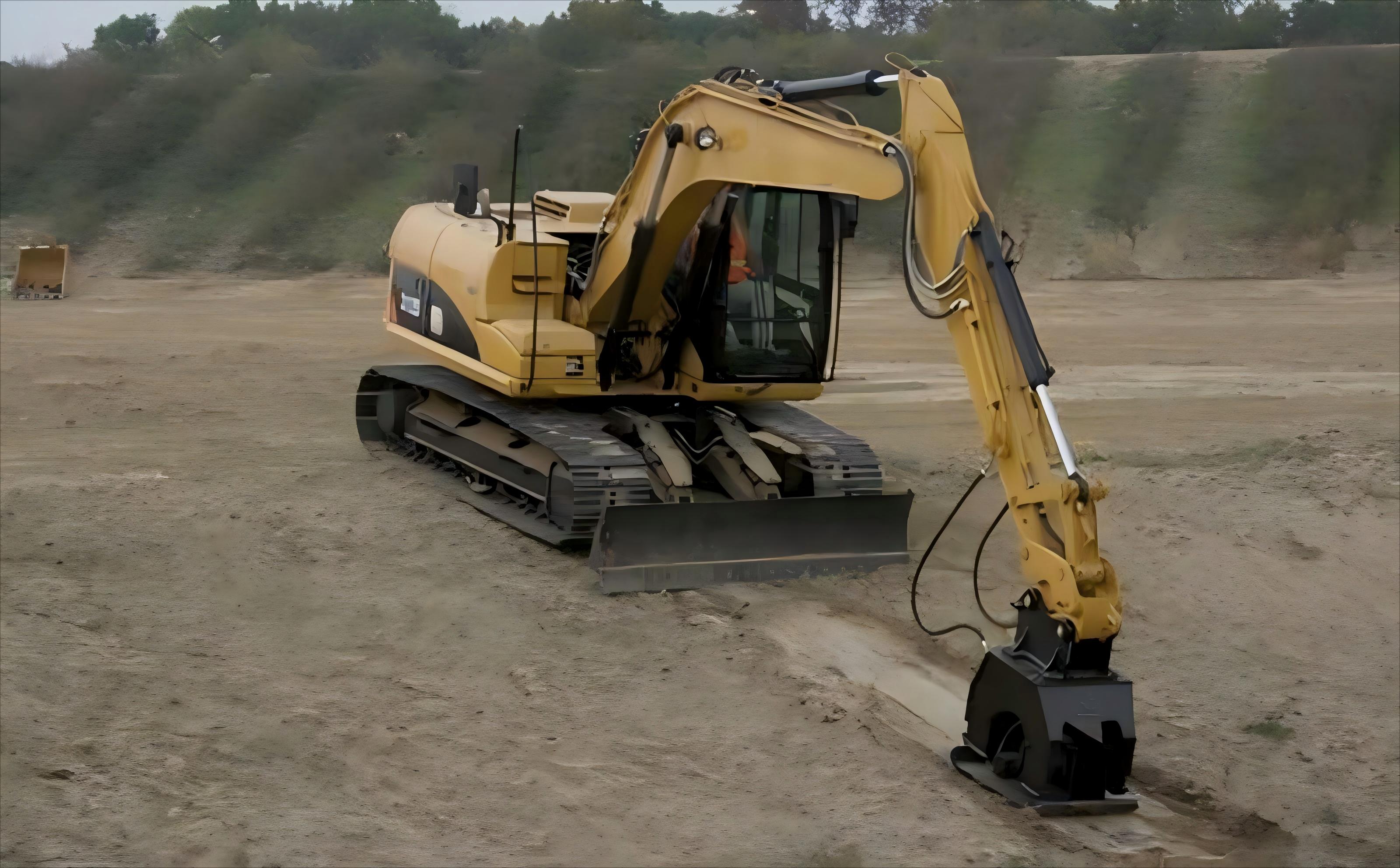

6 टन क्रॉलर उत्खनन: HPC60 रामिंग प्लेट से लैस 60L/मिनट की प्रवाह दर और 16KN के एक उत्तेजना बल के साथ, ट्रेंच बैकफिलिंग और ढलान संघनन में विशेषज्ञता।

7.5 टन मॉडल: HPC80 सिस्टम (120L/मिनट की प्रवाह दर, 24KN की उत्तेजना बल) के साथ मिलान, 800 मिमी की एकल संघनन चौड़ाई के साथ, और सड़क पर असर क्षमता की अनुपालन दर में 25% की वृद्धि।

संरचनात्मक अनुकूलन और नवाचार

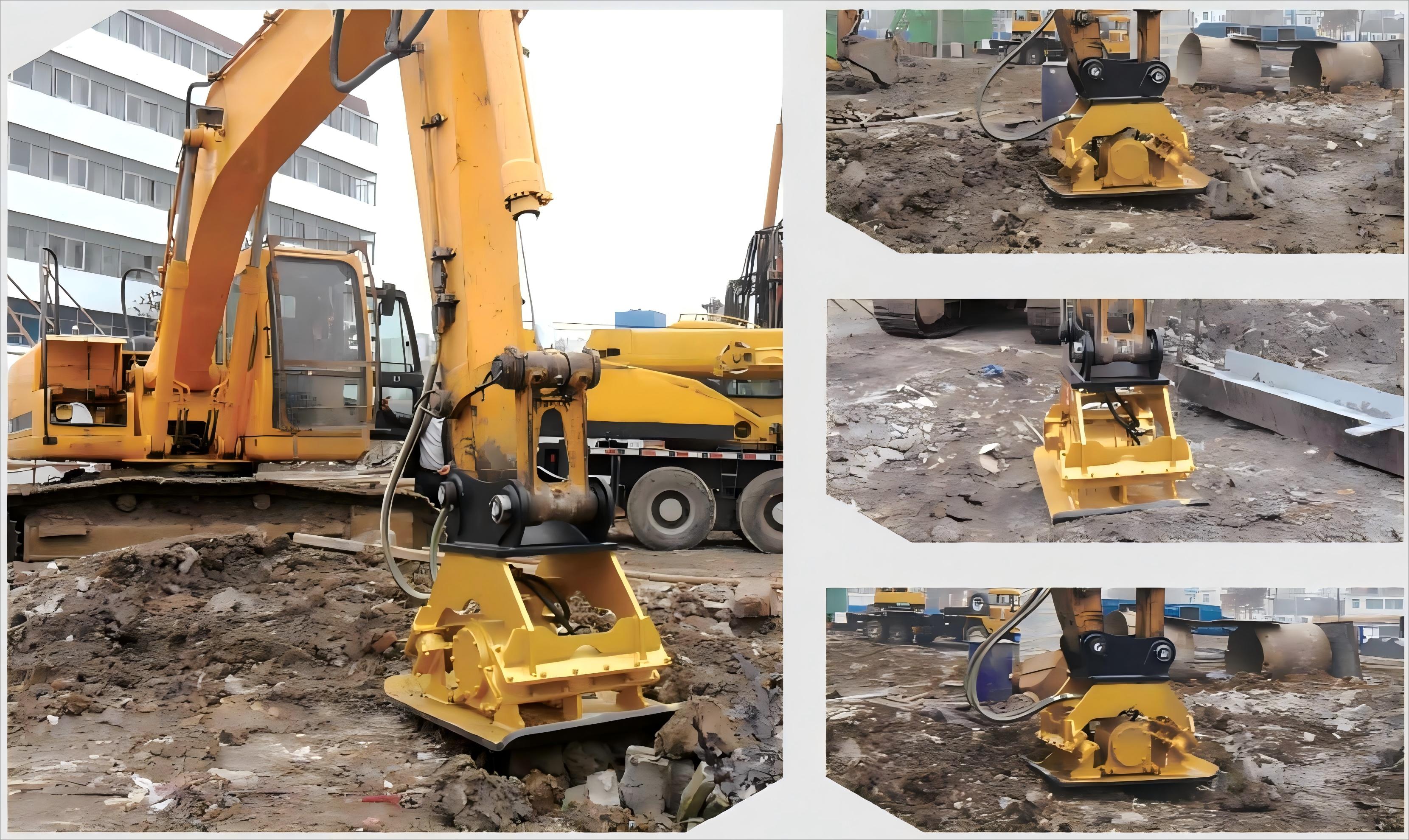

त्वरित परिवर्तन इंटरफ़ेस एकीकरण: हाइड्रोलिक सेल्फ-लॉकिंग जॉइंट रामिंग प्लेट और खुदाई की बाल्टी के बीच 30 सेकंड स्विचिंग को सक्षम करता है। युन्नान नगरपालिका परियोजनाओं के वास्तविक माप से पता चलता है कि क्रॉलर उत्खननकर्ता एक ही दिन में संघनन, खुदाई और बैकफिलिंग की पूरी प्रक्रिया को पूरा कर सकते हैं, और उपकरण उपयोग दर में 40%की वृद्धि हुई है।

तापमान नियंत्रण सुरक्षा प्रणाली: तेल सर्किट एक तापमान सेंसर से लैस होता है, जो हाइड्रोलिक तेल का तापमान ≥ 85 ℃ होने पर स्वचालित रूप से आवृत्ति को कम करता है। 7.5 टन उत्खनन के साथ डामर के निरंतर संघनन के दौरान तेल ओवरहीटिंग की समस्या को हल करें।

4 、 विकास प्रक्रिया

1। मैकेनिकल ट्रांसमिशन के युग में (2015 से पहले): गियर पंप्स ड्राइविंग प्लेटों को ड्राइव करते हैं, और 6-टन उत्खननकर्ताओं को अतिरिक्त हाइड्रोलिक वाल्व समूहों की आवश्यकता होती है, जिसके परिणामस्वरूप 35%से अधिक तेल रिसाव की विफलता दर होती है।

2। हाइड्रोलिक एकीकरण अवधि (2016-2020):

बिजली के हस्तक्षेप को कम करने के लिए स्वतंत्र हाइड्रोलिक सर्किट का लोकप्रियकरण

7.5 टन क्रॉलर उत्खनन LUDV लोड सेंसिंग सिस्टम के साथ मानक आता है, जो कि रामिंग प्लेट के प्रतिक्रिया समय को 0.5 सेकंड तक रुकता है।

3। खुफिया के युग में (2021 वर्तमान):

5 जी रिमोट कॉम्पैक्शन (जैसे कि SANY SY75C) मानव रहित निर्माण को प्राप्त करता है

एआई संघनन विश्लेषण प्रणाली स्वचालित रूप से गुणवत्ता रिपोर्ट उत्पन्न करती है, और क्रॉलर उत्खननकर्ताओं की निर्माण स्वीकृति दर 98%तक पहुंच जाती है।

5 、 रखरखाव अंक: पूर्ण चक्र संचालन और रखरखाव रणनीति

हाइड्रोलिक तंत्र रखरखाव

तेल प्रबंधन: HV46 कम तापमान वाले तेल (30 ℃ से शुरू) का उपयोग ठंडे क्षेत्रों में किया जाता है, और HM68 एंटी-वियर ऑयल का उपयोग उष्णकटिबंधीय क्षेत्रों में किया जाता है। तेल को पहली बार और उसके बाद हर 1000 घंटे के लिए 150 घंटे के लिए बदला जाना चाहिए।

फ़िल्टर तत्व की निगरानी: यदि 10 μ मीटर फाइन फ़िल्टर को बंद कर दिया जाता है और दबाव का अंतर 0.3mpa से अधिक है, तो इसे तुरंत बदल दिया जाना चाहिए - एक निश्चित निर्माण स्थल पर 6 टन का खुदाई करने वाले को फ़िल्टर तत्व विफलता के कारण एक अटक मुख्य वाल्व से पीड़ित किया गया, जिसके परिणामस्वरूप 80000 से अधिक युआन की मरम्मत का नुकसान हुआ।

यांत्रिक घटक संरक्षण

कंपन असर: हर 50 घंटे में लिथियम आधारित ग्रीस इंजेक्ट करें, और तेल इंजेक्शन के दौरान, दबाव को कम करने के लिए प्लेट को जमीन पर दबाएं। 7.5 टन उत्खनन के उच्च लोड ऑपरेशन को प्रति ऑपरेशन 30 घंटे तक छोटा करने की आवश्यकता होती है।

भंडारण मानक: जब लंबे समय तक निष्क्रिय हो जाता है, तो विकृति को रोकने के लिए छेड़छाड़ प्लेट को निलंबित कर दिया जाना चाहिए, और तेल सिलेंडर पिस्टन रॉड को वापस ले जाना चाहिए और एंटी रस्ट पेस्ट के साथ लेपित किया जाना चाहिए।

भविष्य की दृष्टि: विद्युतीकरण और डिजिटल ट्विन ऑपरेशन और रखरखाव

हाइड्रोजन ऊर्जा अनुकूलन: XCMG XE75E इलेक्ट्रिक 7.5 टन उत्खनन एक मूक हाइड्रोलिक रैम के साथ मेल खाता है, 72db तक शोर को कम करता है और 6 घंटे तक की एक सीमा प्रदान करता है।

भविष्य कहनेवाला रखरखाव: कंपन सेंसर चेतावनी के लिए 0.1 मिमी के असर पहनने वाले विचलन की निगरानी करता है, और 6-टन क्रॉलर उत्खननकर्ता का मासिक विफलता समय 18 घंटे से 4 घंटे तक कम हो जाता है।

NM400 वियर-रेसिस्टेंट स्टील प्लेट से लेकर एआई कॉम्पैक्शन एल्गोरिथ्म तक, हाइड्रोलिक फ्लैट कॉम्पैक्टर्स सहायक संलग्नक से "दक्षता गुणक" के लिए विकसित हुए हैं6 टनऔर7.5 टन क्रॉलर उत्खनन। जब कोई भी खतरनाक चट्टान की ढलान पर कोई भी कॉम्पैक्ट नहीं करता है, जब इलेक्ट्रिक कॉम्पैक्टर्स रात में आवासीय क्षेत्रों में चुपचाप निर्माण करते हैं - यह तकनीकी क्रांति जो स्टील की कठोरता के साथ शुरू हुई थी, अंततः हर इंच भूमि के लिए संघनन मानकों को फिर से खोल देगी।
