उत्खनन संलग्नक - कमल हड़पने का विकास सिद्धांत

उत्खनन संलग्नक - कमल हड़पने का विकास सिद्धांत

— -देखें कि यह 'आयरन लोटस' खुदाई करने वालों को लोच मास्टर्स में बदल देता है

एक निर्माण स्थल पर, एक 23 टन उत्खननकर्ता अपने पांच पेटल लोटस के आकार की हड़पने वाली बकेट का उपयोग "स्टील और सीमेंट ब्लॉकों को" खाने "के लिए कर रहा है। एक उद्घाटन और एक समापन के साथ, दो टन निर्माण कचरे को लगातार परिवहन वाहन में फेंक दिया गया था, और पूरी प्रक्रिया में 15 सेकंड से कम समय लगा। बॉस ने प्रशंसा की कि इस 23 टन उत्खनन को एक के साथ लैस करने के बाद सेकमल हड़पने वाली बाल्टी, न केवल सफाई दक्षता दोगुनी हो गई है, बल्कि स्क्रैप स्टील रीसाइक्लिंग अकेले प्रति माह 40000 से अधिक युआन कमाता है। यह बात अब निर्माण स्थल पर उनकी 'लाभ जिम्मेदारी' बन गई है।

सामग्री विकास: साधारण स्टील से प्रतिरोधी मिश्र पहनने के लिए परिवर्तन

शुरुआती वर्षों में, लोटस ग्रैब बकेट साधारण स्टील से बना था, जिसे सूखने के तीन महीने बाद पहना जाएगा। अब यह अलग है। Jining Xinchangqing जैसे मुख्यधारा के निर्माता सीधे 400-500hb की ब्रिनेल कठोरता के साथ उच्च शक्ति वाले पहनने वाले प्रतिरोधी स्टील को लागू करते हैं। दांतों की सतह को टंगस्टन कार्बाइड के साथ भी वेल्डेड किया जाता है, जैसे कि स्टील स्लैग और बजरी जैसे "हार्ड गांठ" से निपटने के लिए, और सेवा जीवन को सीधे दो बार से अधिक बढ़ाया जाता है।

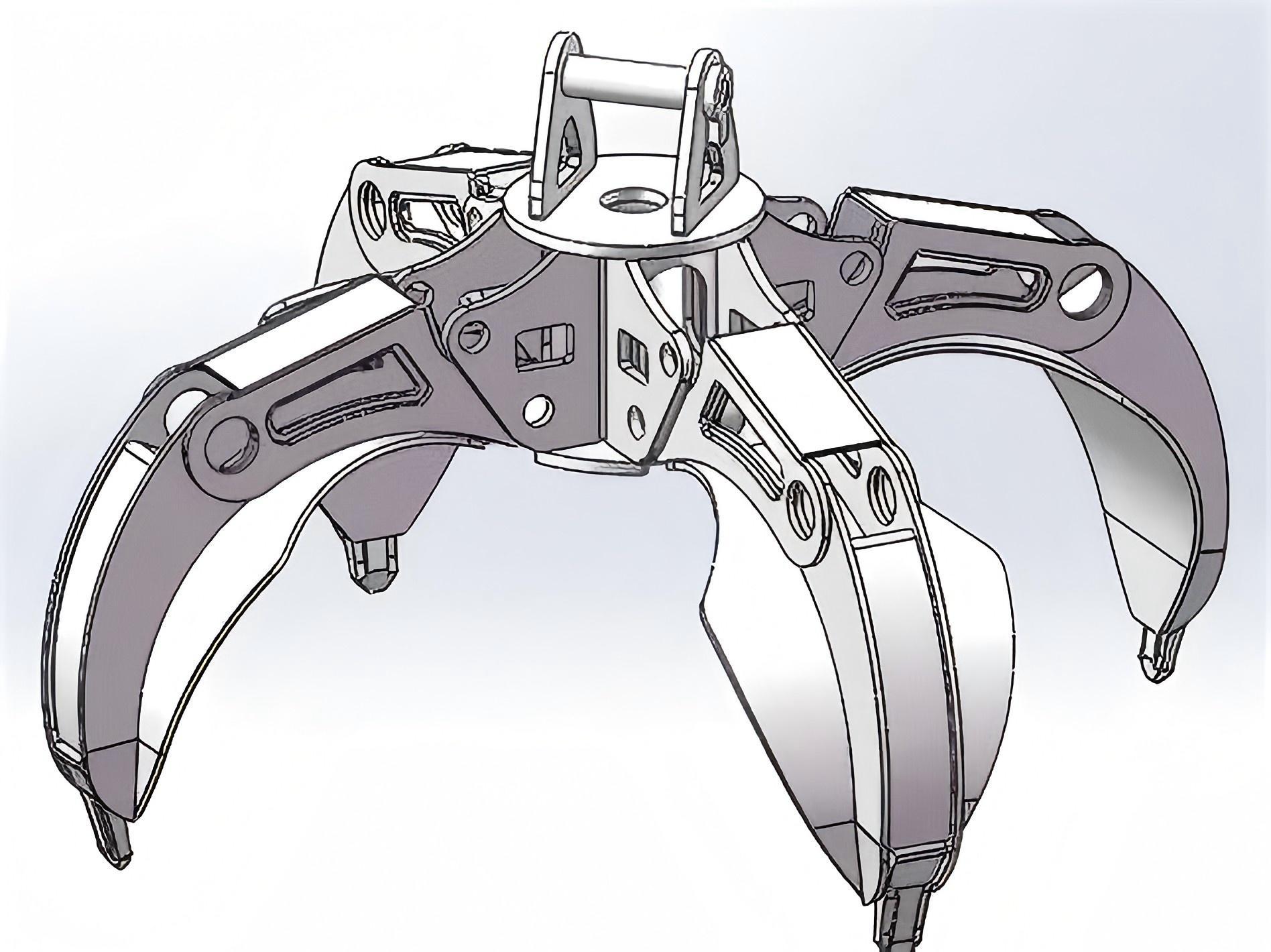

संरचनात्मक डिजाइन भी होशियार हो गया है। पांच पंखुड़ी हथियाने वाली प्लेट के शीर्ष को 72 डिग्री के कोण पर बनाया गया है, और स्क्रैप स्टील को हथियाने के दौरान अधिक बल वितरण सुनिश्चित करने के लिए पसलियों और मजबूत ब्लॉक को जोड़ा जाता है। इससे पहले, एक 15 टन उत्खननकर्ता ने लोड करने और स्क्रैप लोहे को लोड करने के लिए एक हड़पने वाली बाल्टी का उपयोग किया था, जो अक्सर "इसकी कमर को चमकाने" से डरता था। अब, यह आत्मविश्वास से 2.3 टन तक हड़प सकता है - यह लगभग अपनी सीमा है।

तकनीकी सफलता: तीन चुनौतियों को दूर किया गया है

तेल पाइप विकार समस्या

अतीत में, एक हाइड्रोलिक सिलेंडर ने एक नली को खींच लिया, और एक पांच फ्लैप ग्रैब बकेट पांच ब्रैड्स की तरह था, एक आम घटना के रूप में एक साथ उलझ गया। यंटाई मैबो मशीनरी ने एक केंद्रीकृत तेल आपूर्ति प्रणाली विकसित की है: इनलेट पाइप एक गोलाकार तेल सर्किट से जुड़ा हुआ है, और पांच पंजा हथियार एक मुख्य तेल सर्किट साझा करते हैं। जब 23 टन खुदाई करने वालाइस हड़पने वाली बाल्टी से लैस है, यह घूमते समय अब ​​ज़ोंगज़ी में खुद को बंडल नहीं करेगा।

छोटी वस्तुओं पर अस्थिर पकड़ की शर्मिंदगी

बिखरे हुए स्टील बार और शिकंजा जमीन पर गिर गया, और लोटस हड़पने वाली बाल्टी खाली हो गई। पिछले साल के नए जारी हाइड्रोलिक चुंबकीय सक्शन मॉडल ने सीधे हड़पने वाली बाल्टी में एक विद्युत चुम्बकीय डिस्क जोड़ा। बिजली उत्पन्न करने के लिए 23ton उत्खननकर्ता के अपने हाइड्रोलिक तेल पर भरोसा करके, एक 12kn चुंबकीय बल उत्पन्न होता है, जो एक साथ मनोरंजक और सक्शन के लिए अनुमति देता है। इसे आज़माने के बाद, कार्यकर्ता ने कहा, "यहां तक ​​कि स्क्रू कैप भी स्क्रैप ढेर से बच नहीं सकते हैं

हमेशा पोजिशनिंग की पुरानी समस्या

जिंशान हैवी इंडस्ट्री ने इस साल एक नए पेटेंट के साथ इस समस्या को हल किया है - ग्रैब बकेट के चार कोनों पर समायोज्य स्थिति की छड़ें स्थापित करना। उदाहरण के लिए, जब एक 15 टन खुदाई करने वाला एक संकीर्ण गली में गाद को साफ कर रहा है, तो पोजिशनिंग रॉड को दीवार को छूने के बिना सटीक रूप से समझ लिया जाता है; जब हम खुले सामग्री यार्ड में पहुंचते हैं, तो हम बड़े पैमाने पर जल्दी से खुदाई शुरू कर सकते हैं।

टन भार मिलान: छोटी खुदाई और बड़ी खुदाई उनकी संबंधित क्षमताओं को दिखाती है

15 टन खुदाई करने वाला: QK06 ग्रैब बकेट के लिए सबसे उपयुक्त, जिसका वजन लगभग 950 किग्रा है, खोलने और बंद करने के लिए 1.7 मीटर की चौड़ाई के साथ। हाइड्रोलिक प्रवाह दर को 60-120L/मिनट की सीमा तक समायोजित किया जाता है, और यह एक घंटे में 50 टन रेत और बजरी पकड़ सकता है, जिसमें पांच मजबूत मजदूरों की आवश्यकता होती है।

23 टन खुदाई करने वाला: 800-1000 लीटर की क्षमता के साथ सीधे QK08 या QK10 पर लोड किया गया। एक निश्चित खनन डॉक पर वास्तविक माप: पांच फ्लैप ग्रैब बकेट से लैस 23 टन उत्खननकर्ता केवल छह घंटे में 3000 टन नदी रेत के जहाज को उतार सकता है, जो एक क्रेन की तुलना में तीन गुना तेज है।

मनी मेकिंग परिदृश्य: स्टील मिलों से लेकर फोटोवोल्टिक निर्माण स्थलों तक

स्क्रैप स्टील फैक्ट्री "गोल्ड चूसनेिंग किंग": हेबेई बाजोउ स्क्रैप स्टील बेस, जिसमें दस क्रॉलर उत्खनन के साथ पांच फ्लैप हड़पने वाली बाल्टी से सुसज्जित हैं जो दिन -रात काम कर रहे हैं। बॉस ने गणना की है: एक एकल मशीन प्रति दिन 200 टन स्क्रैप स्टील को पकड़ सकती है, जिसमें एक इलेक्ट्रोमैग्नेटिक क्रेन की तुलना में 30% अधिक छँटाई दक्षता है, और छह महीने में लागतों को फिर से प्राप्त कर सकता है।

रिवर ड्रेजिंग टूल: जब कमल की पंखुड़ियों को कसकर बंद कर दिया जाता है, तो कीचड़ और रेत लीक नहीं होती है। Jiangsu वाटर कंजर्वेंसी इंजीनियरिंग ने ड्रेजिंग के लिए चार फ्लैप के साथ 15 टन उत्खनन का उपयोग किया है, जिसमें 50 श्रमिकों की क्षमता है और नदी में उद्यम करने की आवश्यकता नहीं है।

फोटोवोल्टिक पाइल फाउंडेशन डिवाइन ऑपरेशन: शांडोंग लियाओचेंग फोटोवोल्टिक फील्ड, 23 टन उत्खननकर्ता ग्रैब बकेट को सर्पिल ड्रिल (30 सेकंड में त्वरित परिवर्तन संयुक्त स्विच किया गया) के साथ बदल दिया गया, दिन के दौरान ड्रिलिंग और रात में बैकफिलिंग, निर्माण अवधि को 40%तक कम कर दिया।

रखरखाव युक्तियाँ: बचत कमा रही है

मक्खन को हराने में सक्षम होने के लिए, सूखने के हर 8 घंटे बाद हर 8 घंटे काज पिन शाफ्ट। ग्रैब बकेट को सामग्री के ढेर में डाला जाना चाहिए और पिटाई से पहले कसकर दबाया जाना चाहिए - अन्यथा मक्खन को हाइड्रोलिक सिस्टम में वापस छिड़का जाएगा, और वाल्व को मरम्मत करने की आवश्यकता होगी;

हमेशा सीलिंग रिंग रखें: ओ-रिंग्स और थ्रस्ट रिंग्स सबसे अधिक पहनने वाले प्रतिरोधी हैं, इसलिए साइट पर तीन से पांच सेट तैयार करें। युन्नान में एक खदान में एक क्रॉलर 15टन उत्खननकर्ता को सील की विफलता और हाइड्रोलिक तेल रिसाव के कारण लकवा मार गया था;

सॉफ्ट स्टार्ट लाइफस्पैन: शुरू करने से पहले दो मिनट के लिए निष्क्रिय, और फिर धीरे -धीरे दबाव लागू करें। विशेष रूप से सर्दियों में जब तापमान -10 से नीचे होता है, तो सीधे पूर्ण थ्रॉटल को दबाने से तेल पाइप दरार हो सकता है।

कमजोर भागों की सूची: चार वस्तुओं पर ध्यान केंद्रित करें

दाँत टिप को पकड़ो - यदि 1/3 पहना जाता है, तो इसे तुरंत बदल दें, और जल्द ही वेल्ड और समर्थन को सुदृढ़ करें;

आर्टिकुलेटेड पिवट - यदि अंतर 3 मिमी से अधिक है, तो यह तेल सिलेंडर कान की प्लेट को हिलाकर नुकसान पहुंचाएगा;

उच्च दबाव तेल पाइप - सतह दरार खतरनाक है, एक फट में हजारों की संख्या के नुकसान के साथ;

इलेक्ट्रोमैग्नेटिक कॉइल (चुंबकीय सक्शन प्रकार) - प्रतिरोध में असामान्य कमी इंगित करती है कि एक शॉर्ट सर्किट आसन्न है।

भविष्य यहाँ है: हल्के और बुद्धिमान लोभी

कार्बन फाइबर ग्रैब बोर्ड ने परीक्षण का उपयोग शुरू कर दिया है, जो 15 टन उत्खनन की हड़पने वाली बाल्टी के वजन को 30%तक कम कर सकता है, और एक वर्ष में टूथ टिप्स के दो सेटों के लिए ईंधन और धन बचा सकता है। SANY प्रयोगशाला अभी भी एक AI लोभी सिस्टम का परीक्षण कर रही है: यह कैमरों के माध्यम से सामग्रियों के आकार को पहचानता है और स्वचालित रूप से लोभी बल को समायोजित करता है - उदाहरण के लिए, स्क्रैप स्टील बार को हथियाने के दौरान दबाव बढ़ता है, और लकड़ी को हिलाने पर टूटना और टूटना। अगले साल, इसे 23 टन उत्खननकर्ता पर इकट्ठा किया जा सकता है, और यहां तक ​​कि नौसिखिया निर्माण श्रमिक भी अनुभवी श्रमिकों के स्तर को प्राप्त कर सकते हैं।

इस 'आयरन लोटस' का विकास अभी तक पूरा नहीं हुआ है। स्टील मिलों से लेकर नदियों तक, छोटे उत्खनन से लेकर 15 टन का वजन 23 टन उत्खननकर्ताओं के मुख्य बल तक, यह खुदाई करने वालों को सरल उत्खननकर्ताओं से बहु कुशल ग्रिपर्स में बदल देता है। बॉस जो जानते हैं कि कैसे यह समझना है कि हड़पने वाली बाल्टी द्वारा बचाया गया हर मिनट और लीटर तेल अंततः असली सोने और चांदी में बदल जाता है।
